Lightvision
Hochauflösendes Nahinfrarot-Fluoreszenz-Bildgebungssystem
Wichtige Information!
Diese Seite zeigt ein operationsunterstützendes System für medizinische Fachkräfte und enthält daher klinische Bilder während der Operation.

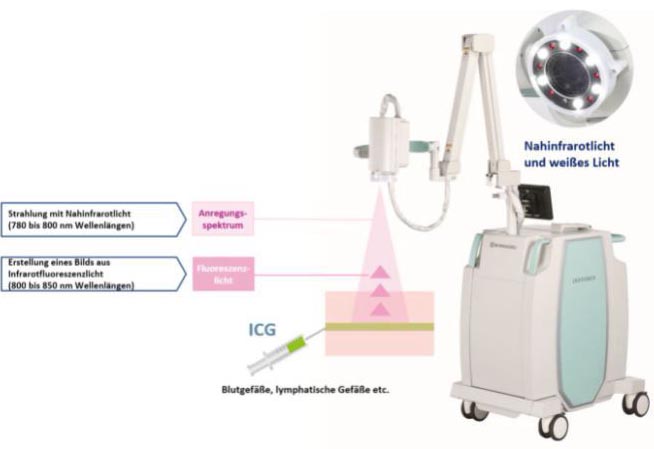

ICG-Fluoreszenz mit Nahinfrarotlicht
Das LIGHTVISION-Bildgebungssystem exponiert ein in Blutgefäße, Lymphgefäße oder andere Bereiche injiziertes ICG-Kontrastmittel (Indocyaningrün) mittels Anregungsspektrum im Nahinfrarotbereich. Die Abbildung der Nahinfrarot-Floureszenz ermöglicht es, den Blut- und Lymphfluss unter der Gewebeoberfläche zu beobachten. Diese Methode wird ICG-Fluoreszenz-Bildgebung genannt. Mit Ihr lassen sich lymphatische Gefäße einfach identifizieren und der Blutfluss kann während Operationen in Echtzeit bestätigt werden. Dadurch ist das System sehr nützlich für die Lokalisierung von Wächterlymphknoten und der Hämoperfusion von Gewebe und Organen.

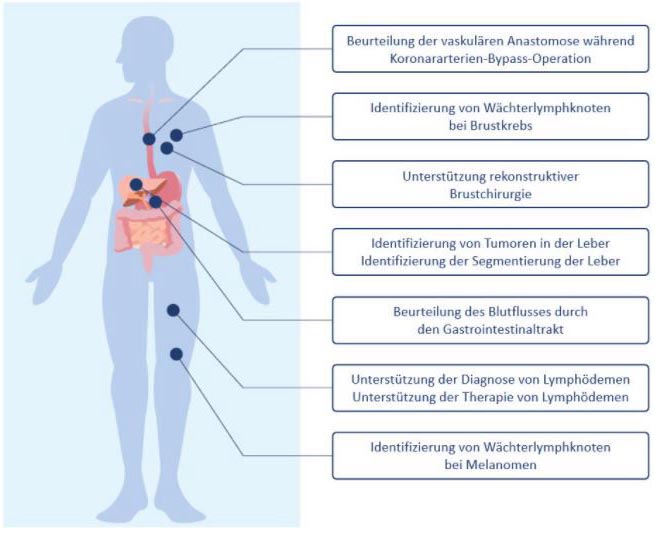

Erweiterung klinischer Anwendungen
Wächterlymphknoten-Mapping
Durchblutungsbeurteilung von Organen und Lappenplastik
Durchgängigkeitsbeurteilung von Bypässen und Revaskularisierung
Das LIGHTVISION-System von Shimadzu bietet einen beispiellosen klinischen Wert, weil es die Lymphe und den Blutfluss während der Operation sichtbar macht. Durch seine hochauflösenden Sensoren zeigt es detailreiche Bilder, die besonders nützlich für Verfahren sind, welche eine Bestätigung des Blutflusses durch die Blutgefäße erfordern – beispielsweise die Lappenplastik.
Dank des großen Sichtfelds lassen sich auch große Bereiche bildlich darstellen, wie beispielsweise des Abdomens. Das gibt einen schnellen Überblick bei der Beurteilung des Blutflusses durch die Gefäße im Bauchlappen oder bei der Rekonstruktion der Nahrungspassage.
Zudem lassen sich die in den Fluoreszenzbildern angezeigten Farben ändern, dies ist hilfreich, um Wächterlymphknoten zu identifizieren. Somit decken die klinischen Anwendungsmöglichkeiten von LIGHTVISION eine große Bandbreite chirurgischer Eingriffe ab.
Präzise chirurgische Navigation mit hochauflösenden Bildern
Hochauflösende Bildqualität
Das mit hochauflösenden Sensoren ausgestattete System zeigt detaillierte, hochqualitative Bilder an. Zusätzlich zur eindeutigen Bestätigung von Blutgefäßen und Lymphgängen, die Fluoreszenzlicht ausstrahlen, können die Aufnahmen auch zur Bestätigung des Positionsverhältnisses zwischen umgebendem Gewebe und chirurgischen Instrumenten während der Operation eingesetzt werden. Angesichts der Anforderungen an die Genauigkeit und Geschwindigkeit des chirurgischen Umfelds hilft LIGHTVISION dabei, schnell präzisere Entscheidungen zu treffen.

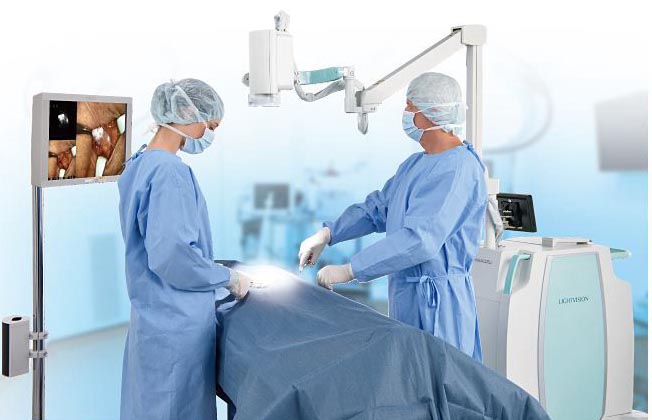

Bildübertragung an Großmonitore
Die Bilder können auf einem großen, entfernt positionierten Monitorsystem angezeigt werden, damit wird ein Informationsaustausch mit dem gesamten OP-Personal ermöglicht.

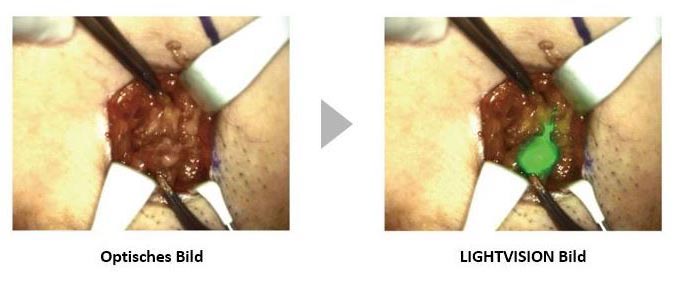

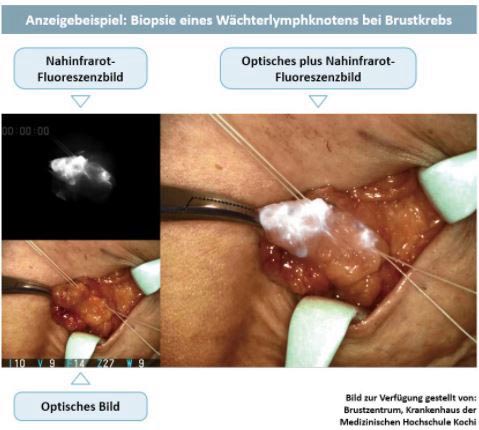

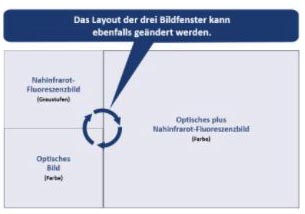

3-Bild-Anzeige für ein eindeutiges Verständnis auf einen Blick
LIGHTVISION kann simultan drei Bilder anzeigen:
- Optisches Bild
- Nahinfrarot-Fluoreszenzbild
- Kombination aus sichtbarem plus Nahinfrarot-Fluoreszenzbild (Diese Ansicht ermöglicht es, den Bereich mittels ICG-Markierungen durch Vergleich mit dem umgebenden Gewebe zu bestätigen. Dies ist besonders effektiv zur Bestimmung der Abtragungsgrenze.)
Dadurch können während der Operation eine Vielzahl an Informationen auf einen Blick abgefragt und bestätigt werden, was zur Verkürzung der Operationszeiten beiträgt.
Veränderliche Farben zur besseren Sichtbarkeit von Blutgefäßen oder lymphatischen Gefäßen
Zur Verbesserung der Darstellung von Blutgefäßen oder Lymphgängen kann die Farbe für das Nahinfrarot-Fluoreszenzbild auf Weiß, Grün oder Blau geändert werden, um eine Unterscheidung vom umliegenden Gewebe oder von der Lichtreflexion von Blutgefäßen oder Körperflüssigkeiten zu erleichtern. Die Farbe lässt sich über einen einfach zu bedienenden Schalter ändern, dadurch kann je nach Zustand der Eingriffstelle die optimale Farbe gewählt werden.
Bildgebung im hellen Raum möglich
Bilder lassen sich bei eingeschalteter OP-Beleuchtung aufnehmen, dadurch können diese mit dem betroffenen Bereich verglichen werden.
Ausgezeichnete Bedienbarkeit – für mehr Konzentration
Freihändige Bildaufnahme
Der selbsttragende, ausfahrbare Arm ermöglicht eine freihändige Bedienung. Dies verringert nicht nur die Belastung für das chirurgische Personal, sondern ermöglicht auch die Anzeige von Bildern, die nicht durch Handbewegungen verzerrt sind.
Weiter Beweungsbereich der Kamera
Mit dem 180 cm ausfahrbaren Arm ist es möglich, das Hauptgerät außerhalb von TAV-Reinräumen zu platzieren, damit kann ein optimales Layout der Situation des Operationssaals und der Peripheriegeräte erstellt werden.

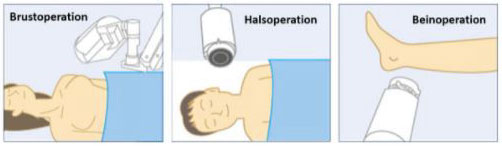

Frei einstellbare Kamerapositionierung
Mit einem vollständig ausbalancierten Arm können Höhe und Winkel der Kamera schnell eingestellt werden. Bilder lassen sich über die optimale Position abhängig von der Art des Eingriffs oder vom Zustand des Bereichs aufnehmen.

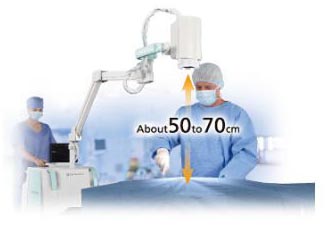

Sichert den für die chirurgische Arbeit erforderlichen Arbeitsabstand
Dank der hellen Lichtquelle und des hochempfindlichen Bildsensors kann während des Aufnahmevorgangs ein Arbeitsabstand von etwa 50 bis 70 cm eingehalten werden. Somit kann die Bildgebung gleichzeitig mit der Arbeit am Operationstisch erfolgen.

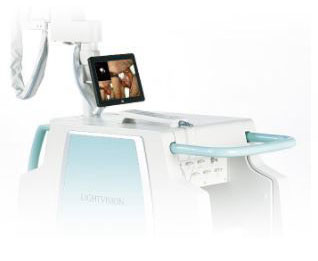

Aufnahmen können auf kleinem Monitor am Hauptgerät bestätigt werden
Die bedienende Person kann die Betriebssituation des Systems überprüfen und die Bildqualität über einen kleinen Monitor am Hauptgerät anpassen.

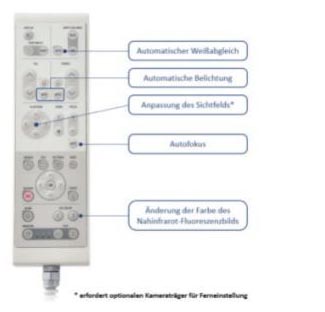

Kameraeinstellungen per Fernbedienung
Eine Einstellung der Kamera per Fernbedienung ist möglich. Die Fernbedienung umfasst drei automatische Einstellungsfunktionen: Belichtung, Fokus und Weißabgleich, welche die Bildanzeige schnell optimieren.

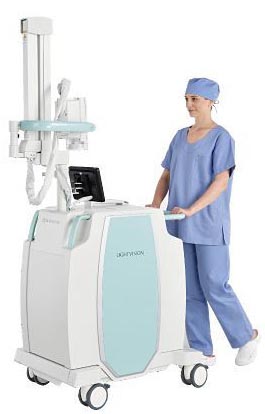

Hauptgerät lässt sich leicht bewegen und neu positionieren
Das Hauptgerät ist so konzipiert, dass es zuverlässig zwischen den Operationssälen bewegt werden kann. An der Vorder- und Rückseite befinden sich Handgriffe, die ermöglichen, dass das Gerät leicht umplatziert werden kann.

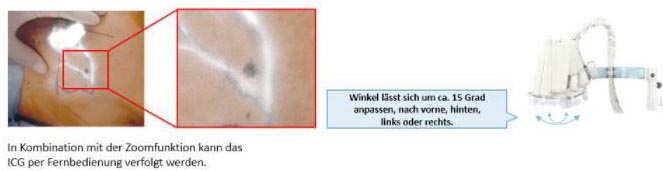

Kameraträger für Ferneinstellung des Sichtfelds (optional)
Zur Einstellung des Kamerawinkels per Fernbedienung ist ein optionaler Kameraträger erhältlich. Dieser kann von einem von der Haupteinheit entfernten Standort aus bedient werden, um das Sichtfeld der Kamera so einzustellen, dass der zu untersuchende Bereich angezeigt wird.
